晶圓是指硅半導體集成電路制作所用的硅晶片，在硅晶片上可加工成各種電路元件結構，成為有特定電性功能的芯片。由于其形狀為圓形，故稱為晶圓。

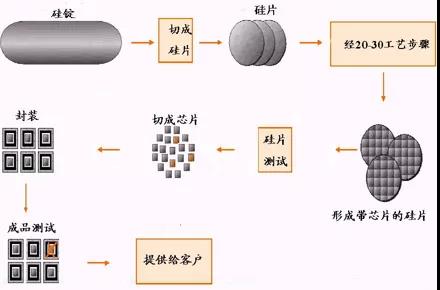

硅晶圓的制造可歸納為三個基本步驟：硅提煉及提純、單晶硅生長、晶圓成型。

首先是硅提純，硅晶圓顧名思義材質是硅，而硅源于你我熟知的沙子，沙子的主要成分是二氧化硅，放入一個溫度約為2000℃，并且有碳源存在的電弧熔爐中，在高溫下碳和二氧化硅進行氧化還原反應，得到純度為98%的硅，我們稱之為冶金級硅，但是這對微電子器件來說還不夠純，因?yàn)榘雽?dǎo)體材料的電學特性對雜質的濃度非常敏感，因此要對冶金級硅進行進一步的提純：將粉碎的冶金級硅與氣態的氯化氫進行氯化反應，生成液態的硅烷，通過蒸餾和化學還原工藝，可以得到純度高達99.9999%的多晶硅，又稱為電子級硅。

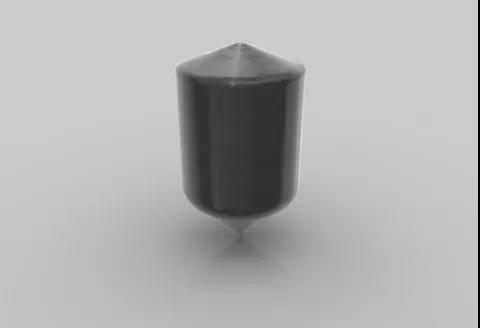

接下來是單晶硅生長，最常用的方法叫直拉法。高純度的多晶硅放在石英坩堝中，并用外面圍繞著的石墨加熱器不斷加熱，溫度維持在大約1400 ℃，爐中的空氣通常是惰性氣體，使多晶硅熔化，同時又不會產生不需要的化學反應。為了形成單晶硅，還需要控制晶體的方向：坩堝帶著多晶硅熔化物旋轉，把一顆籽晶浸入其中，并且由拉制棒帶著籽晶作反方向旋轉，同時慢慢地、垂直地由硅熔化物中向上拉出。熔化的多晶硅會粘在籽晶的底端，按籽晶晶格排列的方向不斷地生長上去。因此所生長的晶體的方向性是由籽晶所決定的，在其被拉出和冷卻后就生長成了與籽晶內部晶格方向相同的單晶硅棒。

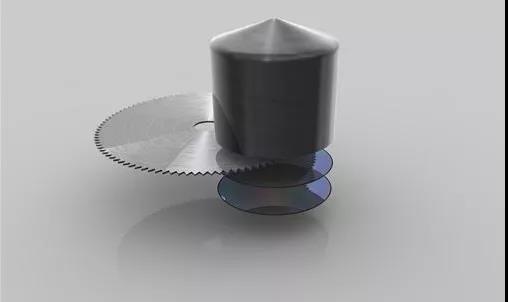

用直拉法生長后，單晶棒將按適當?shù)某叽邕M(jìn)行切割，然后進行研磨，將凹凸的切痕磨掉，再用化學機械拋光工藝使其至少一面光滑如鏡，晶圓片制造就完成了。晶圓片是制作芯片所需要的底盤。

首先在晶圓上敷涂一種特殊的光刻膠，再將芯片設計公司設計完成的包含數億乃至數十億個電路元件的芯片藍圖，制成掩膜片。掩膜片可以理解為一種特殊的投影底片，其中包含了芯片設計的藍圖。下一步就需要將掩膜中的藍圖轉印到晶圓上。性能越強悍的芯片，就需要在更小的晶片范圍內放進更多的電子元件。因此對投影的分辨率提出了更高的要求。這就好比是要畫出更加精細的圖紙，需要更細的筆尖。投影光源的波長越短，所能投射出畫面的精度就越高，所以光刻機的光源波長不斷的追求更短、更精密，從436nm、365nm的近紫外（NUV）激光進入到246nm、193nm的深紫外（DUV）激光，再到13.5nm的極紫外（EUV）激光，大大提升了光刻機的分辨率。目前只有最先進的EUV光刻機，才能完成各設計公司的頂級的7nm和5nm芯片制造。

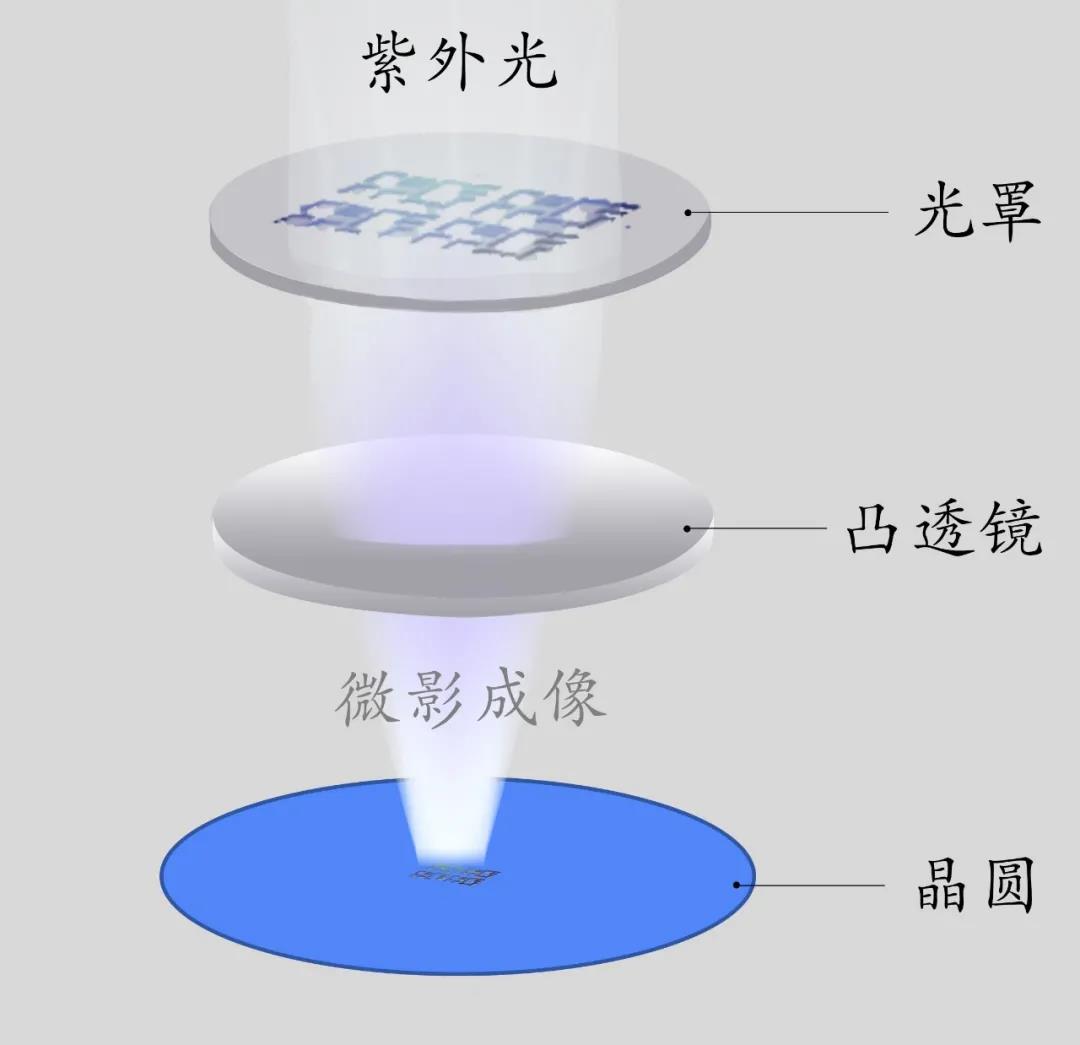

通常在一片晶圓上可以印刷成百上千個晶片，整個投影過程類似于光學中的凸透鏡成像原理，利用極紫外光將芯片的設計圖透過掩膜投影到晶圓的光刻膠上，光刻膠發生光化學反應，被光照射到的地方其溶解度會發生改變，經過顯影液清洗后，便留下了光刻的芯片電路。然后再利用特制的化學藥水進行蝕刻，溶解掉暴露出來的晶圓部分，剩下的光刻膠保護著不應該被蝕刻的部分。蝕刻完成后，清除全部的光刻膠，就得到各種縱橫交錯的電路溝壑。

通過注入對應的雜質離子的方式，在高溫下擴散，直至滿足設計所需的導電性能，賦予晶體管的特性。要了解其晶體管特性，先弄清楚半導體PN結。

硅的導電性能介于導體與絕緣體之間，半導體PN結就是把硅單質中摻入P型半導體和N型半導體，比如硼和磷。硼外圍有三個電子，比硅少一個電子，二者混合后就變成空穴導電型半導體；磷外圍有5個電子，比硅多一個電子，摻入后就變成電子型半導體。PN結的特點是當我們外加電壓的時候，只有加在P區的電壓為正極，加在N區的電壓為負極的時候電流才會導通，反過來是不可以的。利用PN結這種單向?qū)щ娦灾圃斐鰜淼木w管，可以實現多種邏輯電路功能。

接下來是填充銅，以便和其他晶體管連接，然后在上面再涂一層光刻膠，重復上述過程，可以再做一層結構。如此重復20~50遍，使得晶片有更加復雜的三維結構，內部就像密集交織的超級城市。

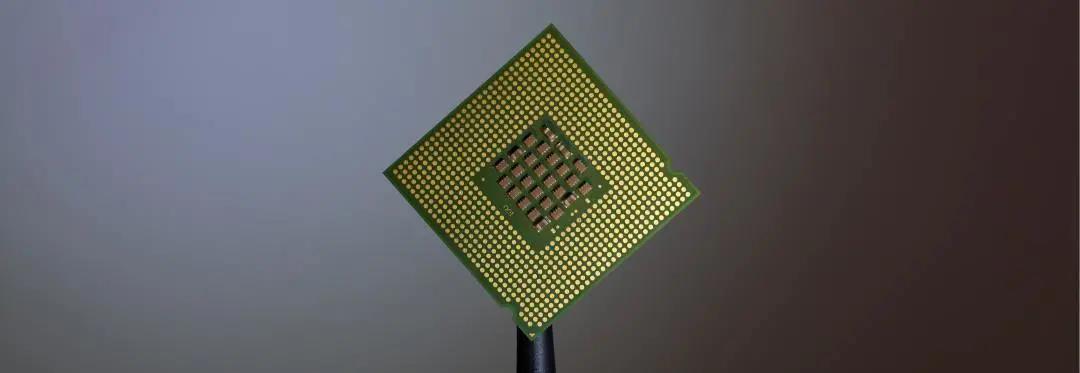

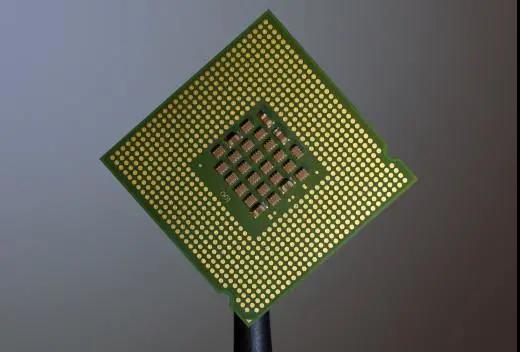

用精細的切割器將芯片從晶圓上裁下，將裁下的芯片裸片（Die）放置到基片上，把管腳引出，然后固定封裝成一個整體。最后送往芯片測試部門，這里將會對芯片的制造工藝以及預期的性能進行測試。在測試無誤后再將成品交付客戶使用，那些不合格的晶片將被作為電子垃圾。

通過以上介紹，可以發現整個芯片的制造過程需要大量精密的光學技術、材料技術以及精密加工技術，任何一個流程的疏漏都無法完成芯片的制造。
